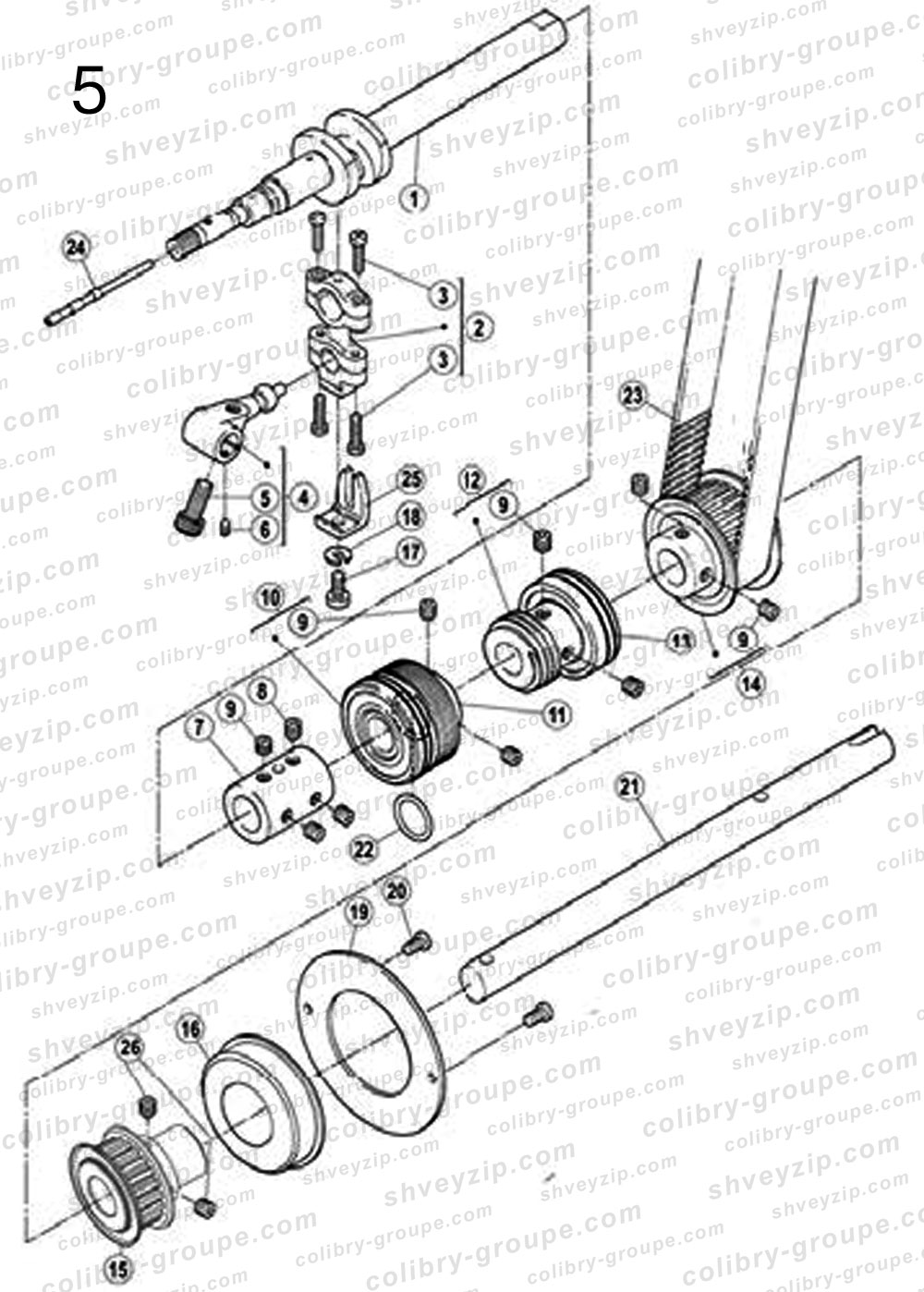

5. Компоненты нижнего вала
Для схемы кликните по ней два раза или
| 1 |
400068
(25050IB-91) Нижний вал Crankshaft assy |
1 | |||
| 2 |
400060
(2505009-92) Соединительный узел Connection assy |
1 | |||
| 3 |
201520015
(7015) Винт M3.5×13 Screw |
4 | |||
| 4 |
30104002
(252008) Кривошип нижнего вала Crank |
1 | |||
| 5 |
S05002
(4534) Винт M6×0.75×15.2 Screw |
1 | |||
| 6 |
S12002
(4545) Винт M3×4 Screw |
1 | |||
| 7 |
30103004
(250506) Соединительная втулка Joint |
1 | |||
| 8 |
S12003
(4555) Винт M6×7 Screw |
1 | |||
| 9 |
S10029
(4547) Винт M6×0.75×5 Screw |
9 | |||
| 10 |
3012400300
(250508-91) Подшипник с маслоуплотнением Bearing |
1 | |||
| 11 |
30103006
(250508) Промежуточная втулка Bushing |
1 | |||
| 12 |
30103008
(250543) Червячная втулка Bushing |
1 | |||
| 13 |
3012400400
Подшипник с маслоуплотнением Bearing |
1 | |||
| 14 |
3112500100
(250511-1) Шкив нижнего вала Gear (lower) |
1 | |||
| 15 |
30125005
(250530) Малый шкив 2 Small gear2 |
1 | |||
| 16 |
B01003
(250504-91) Подшипник 6304Z Bearing |
1 | |||
| 17 |
301511004
(4019) Винт вилки Screw |
1 | |||
| 18 |
W02001
(202286) Пружинная шайба M5 Washer |
1 | |||
| 19 |
30108001
(250514) Стопорное кольцо подшипника Cover |
1 | |||
| 20 |
207S11007
(7019) Винт M4×7.8 Screw |
2 | |||
| 21 |
31102001
(250507) Задний вал нижнего узла Shaft |
1 | |||
| 22 |
O01001
(206837) Уплотнительное кольцо 15×2.65 O-ring |
1 | |||
| 23 |
30135021
(206050C) Зубчатый ремень Timing belt |
1 | |||
| 24 |
30126001
(250525) Регулировочный штифт Adjusting bar |
1 | |||
| 25 |
30109001
(201074) Направляющая вилка Guide |
1 | |||
| 26 |
S12005
Винт M4×4 Screw |
2 | |||
