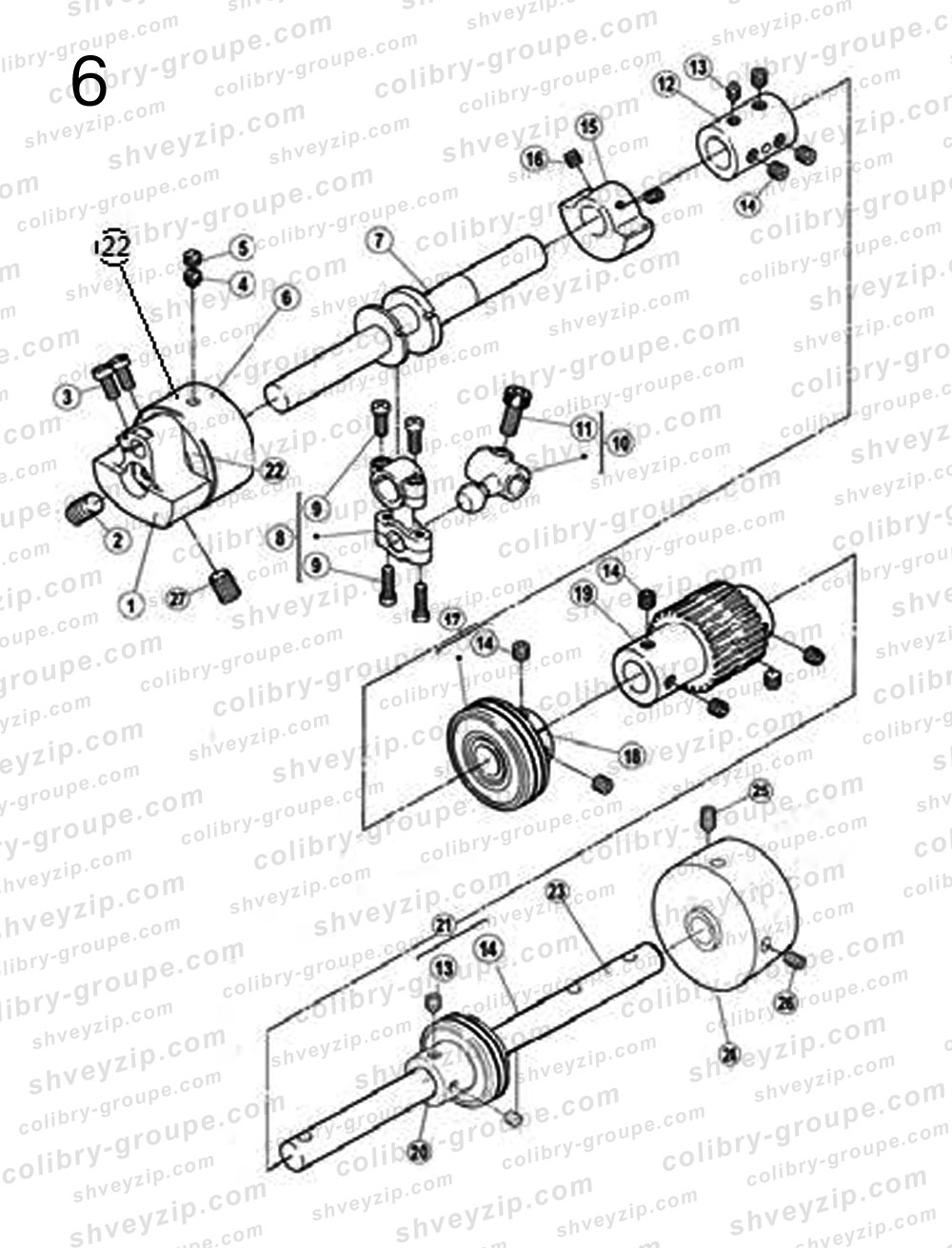

6. Компоненты верхнего вала
Для схемы кликните по ней два раза или
| 1 |
31104002
(250526B92) Кривошип игловодителя Motion assay |
1 | |||
| 2 |
S10004
(4592) Винт M8×1×12 Screw |
1 | |||
| 3 |
S01011
(7028) Винт M5×10 Screw |
2 | |||
| 4 |
S08001
Винт M6×0.75×3.5 Screw |
1 | |||
| 5 |
S11001
(7152) Винт M6×0.75×6 Screw |
1 | |||
| 6 |
B01005
Подшипник Bushing |
2 | |||
| 7 |
400065
(250517A) Передний верхний вал Crankshaft |
1 | |||
| 8 |
400061
(253500-92) Соединительный узел Connection assay |
1 | |||
| 9 |
201S20015
(7021) Стальной винт соединителя Screw |
4 | |||
| 10 |
30104006
(253501A) Кривошип петлителя Crank assay |
1 | |||
| 11 |
S05002
(4534) Винт M6×0.75×15.2 Screw |
1 | |||
| 12 |
30103004
(250506) Соединительная втулка Joint |
1 | |||
| 13 |
S12003
(4555) Винт M6×0.75×7 Screw |
3 | |||
| 14 |
S10029
(4547) Винт M6×0.75×5 Screw |
9 | |||
| 15 |
30109003
(250524) Балансировочный груз верхнего вала Balance weight |
1 | |||
| 16 |
S10002
(4514) Винт M5×5 Screw |
2 | |||
| 17 |
3012400400
(250529-91) Подшипник с маслоуплотнением Bushing |
1 | |||
| 18 |
30103107
(250529) Короткая втулка подшипника (металлокерамика) Bushing |
1 | |||
| 19 |
30125002
(250521) Шкив верхнего вала Gear (upper) |
1 | |||
| 20 |
30103108
(250528) Длинная втулка подшипника (металлокерамика) Bushing |
1 | |||
| 21 |
3012400400
(250529-91) Подшипник с маслоуплотнением Bearing |
1 | |||
| 22 |
30103015
Втулка подшипника Shaft |
1 | |||
| 23 |
30202004
Задний вал Pulley |
1 | |||
| 24 |
31035002
Ручное колесо Screw |
1 | |||
| 25 |
S12001
(4556) Установочный винт M6×8 Screw |
1 | |||
| 26 |
S10009
(4541) Винт M6×8 Screw |
1 | |||
| 27 |
301S10004
Винт кривошипа игловодителя Screw |
1 | |||
