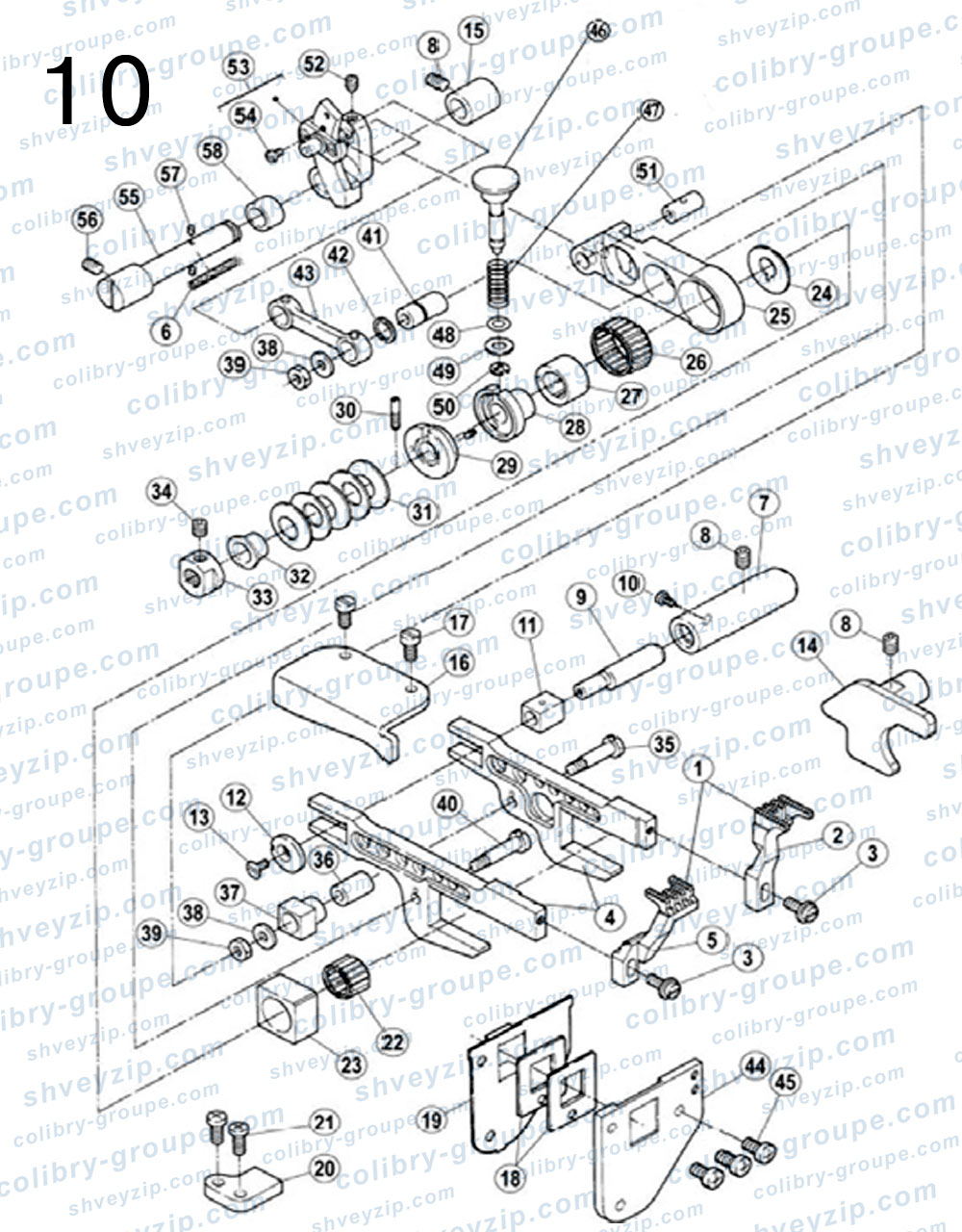

10. Компоненты держателя зубчатой рейки
Для схемы кликните по ней два раза или
| 1 |
3011400700
(257259-16F) Узел дифференциальной зубчатой рейки Main feed dog assembly |
1 | |||
| 1 |
3011400200
(23GBL) Узел дифференциальной зубчатой рейки Main feed dog assembly |
1 | |||
| 1 |
3011400300
(23BBL) Узел дифференциальной зубчатой рейки Main feed dog assembly |
1 | |||
| 2 |
30114001
Зубчатая рейка 356, 364 Main feed dog |
1 | |||
| 3 |
301S30003
(5590) Винт дифференциальной зубчатой рейки Screw |
2 | |||
| 4 |
400066
(252500-91) Узел держателя дифференциальной зубчатой рейки Main feed bar assembly |
1 | |||
| 5 |
30114002
Дифференциальная рейка 356, 364 Differntial feed dog |
1 | |||
| 6 |
20123021
(202175) Масляный фитиль Oil wick |
1 | |||
| 7 |
30103022
(204129A) Втулка Bushing |
1 | |||
| 8 |
S10006
(4539) Винт M5×6 Screw |
3 | |||
| 9 |
30102016
(204128A) Эксцентриковый вал Eccentric pin |
1 | |||
| 10 |
301S12001
(5084) Винт кривошипа Screw |
1 | |||
| 11 |
30109008
(205857) Ползун Block/feed bar guide |
1 | |||
| 12 |
30128011
(204439A) Эксцентриковая шайба Washer |
1 | |||
| 13 |
301S17002
(5317) Винт эксцентрикового вала Screw |
1 | |||
| 14 |
30109009
(252504) Защитная пластина держателя рейки Guide (right) |
1 | |||
| 15 |
30103031
(206571) Задняя втулка дифференциального вала Bushing |
1 | |||
| 16 |
30109010
(252507) Левая защитная пластина Guide (left) |
1 | |||
| 16 |
30109025
Левая защитная пластина (модель 23) Guide (left) |
1 | |||
| 17 |
L02003
(7019) Болт M4×7 Screw |
2 | |||
| 18 |
30122020
(206133) Маслоуплотнитель держателя рейки Oilshield |
2 | |||
| 19 |
30109011
(252509) Защитная пластина маслоуплотнителя Cover |
1 | |||
| 20 |
30109012
(252508) Защитная пластина Guide (lower) |
1 | |||
| 20 |
30109026
Защитная пластина (модель 23) Guide (lower) |
1 | |||
| 21 |
S01005
(7020) Винт M4×10 Screw |
2 | |||
| 22 |
B07002
(206128) Игольчатый подшипник 12×15×10 Needle bearing |
1 | |||
| 23 |
30109013
(252519) Ползун подъема зубцов Block |
1 | |||
| 24 |
30108003
(252520) Стопорное кольцо подшипника Washer |
1 | |||
| 25 |
30104013
(206562) Держатель дифференциальной подачи Link/main feed |
1 | |||
| 25 |
30104049
Держатель дифференциальной подачи (модель 23) Link/main feed |
1 | |||
| 26 |
B07003
(206125) Игольчатый подшипник 17×21×10 Needle bearing |
1 | |||
| 26 |
B07043
Игольчатый подшипник 17×21×10 (модель 23) Needle bearing |
1 | |||
| 27 |
30103023
(252521) Эксцентриковая втулка подшипника Eccentric |
1 | |||
| 27 |
30103087
Эксцентриковая втулка подшипника (модель 23) Eccentric |
1 | |||
| 28 |
30103024
(252522) Регулятор подачи Regulator |
1 | |||
| 28 |
3010308900
Регулятор подачи (модель 23) Regulator |
1 | |||
| 29 |
3010306500
(252523-91) Узел втулок регулятора Eccentric retainer |
1 | |||
| 29 |
30103088
Узел втулок регулятора (модель 23) Eccentric retainer |
1 | |||
| 30 |
301S30004
(252516) Винт регулятора Screw |
1 | |||
| 31 |
30128012
(240125) Тарельчатая шайба Spring |
5 | |||
| 32 |
30103026
(252525) Втулка-шайба Spacer |
1 | |||
| 33 |
301S16001
(252543) Регулировочная гайка Nut |
1 | |||
| 34 |
S10002
(4514) Винт M5×5 Screw |
1 | |||
| 35 |
301S30005
(206120) Винт держателя рейки Screw |
1 | |||
| 36 |
30103027
(206119) Втулка держателя дифференциальной рейки Bushing |
1 | |||
| 37 |
30109014
(206563) Ползун подачи Guide block |
1 | |||
| 38 |
30128013
(200098) Шайба Washer |
2 | |||
| 39 |
201S16003
Гайка N03 Nut |
2 | |||
| 40 |
301S30006
(206123) Винт держателя дифференциальной рейки Screw |
1 | |||
| 41 |
30103028
(206566) Втулка дифференциального шатуна Bushing |
1 | |||
| 42 |
30129001
(206565) Стопорное кольцо разрезное Ring |
1 | |||
| 43 |
30105010
(206564) Дифференциальный шатун подачи Link/differental feed |
1 | |||
| 44 |
30109015
(251520) Защитная пластина держателя рейки Bracket |
1 | |||
| 45 |
207S11007
(7019) Винт M4×7.8 Screw |
3 | |||
| 46 |
30102017
(252526) Кнопка регулировки шага стежка Pin |
1 | |||
| 46 |
30126016
Кнопка регулировки шага стежка (модель 23) Pin |
1 | |||
| 47 |
30127004
(240122) Пружина регулировки шага стежка Spring |
1 | |||
| 47 |
30127026
Пружина регулировки шага стежка (модель 23) Spring |
1 | |||
| 48 |
O01004
(206366) Уплотнительное кольцо 4×1.8 O ring |
1 | |||
| 49 |
30128032
(204585) Шайба Washer |
1 | |||
| 49 |
12928008
Шайба (модель 23) Washer |
1 | |||
| 50 |
H05002
(200555) Стопорное кольцо 3 Ring |
1 | |||
| 51 |
30103029
(206569) Втулка держателя дифференциальной подачи Pin |
1 | |||
| 52 |
S12005
(4546) Винт M4×4 Screw |
1 | |||
| 53 |
3010401500
(252527-91) Узел регулировочного кронштейна дифференциала Crank |
1 | |||
| 54 |
S01012
(7031) Винт M2.5×4 Screw |
1 | |||
| 55 |
30102018
(252510) Дифференциальный вал Shaft |
1 | |||
| 56 |
S10002
(4514) Винт M5×5 Screw |
1 | |||
| 57 |
30123008
(207925) Войлочный уплотнитель масляного отверстия вала подачи иглы Felt |
2 | |||
| 58 |
30103030
(240119) Передняя втулка дифференциального вала Spacer |
1 | |||
