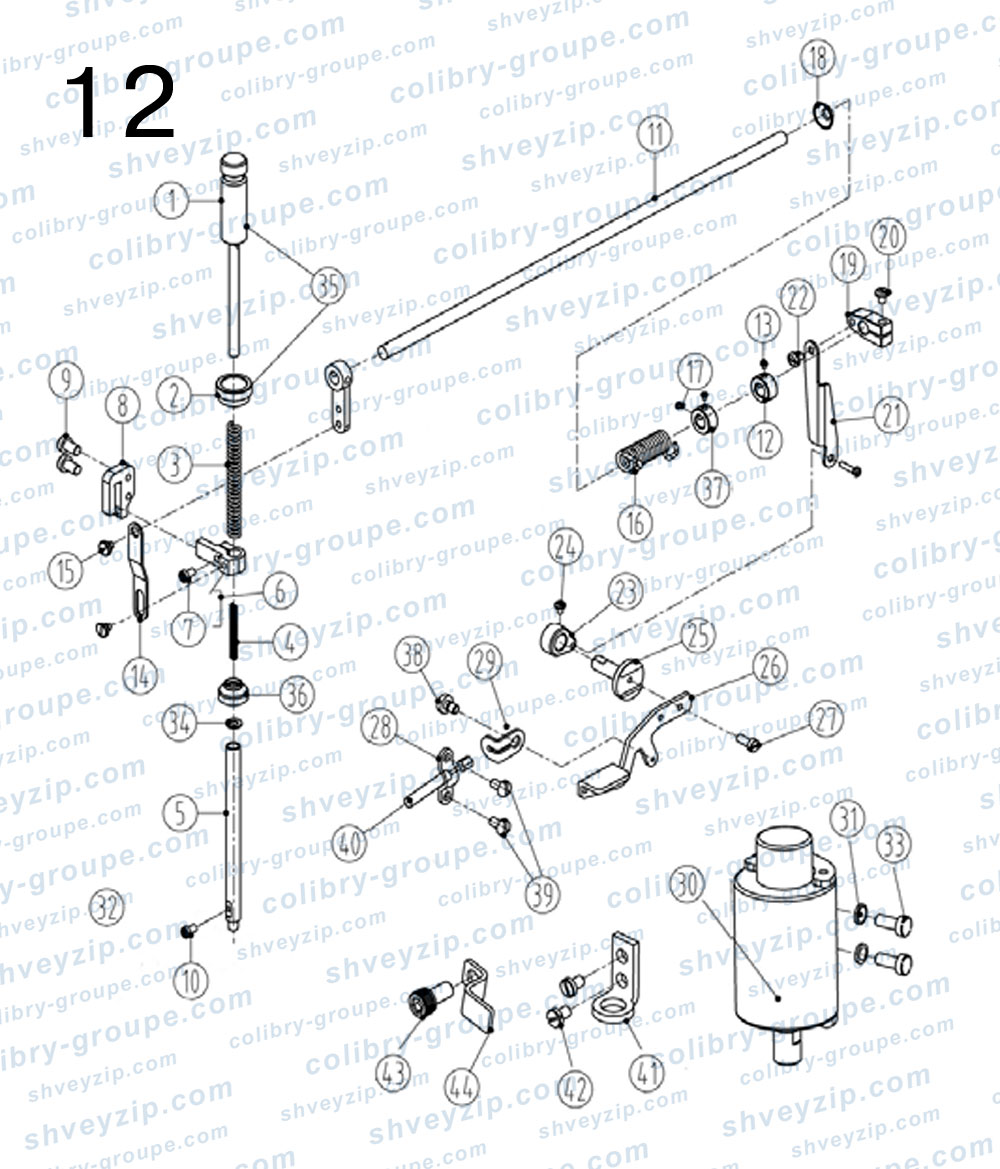

12. Компоненты лапки
Для схемы кликните по ней два раза или
| 1 |
310S30002
(253000-91) Регулировочный винт Adjusting bar |
1 | |||
| 2 |
301S16005
(253003) Регулировочная гайка Nut |
1 | |||
| 3 |
30127006
(240252) Регулировочная пружина Spring |
1 | |||
| 4 |
30127008
(240253) Малая пружина вала лапки Spring |
1 | |||
| 5 |
30102020
(253026) Вал лапки Presser bar |
1 | |||
| 6 |
30104017
(206139) Зажим лапки Presser bar clamp |
1 | |||
| 7 |
301S11009
Винт M4×12 Screw |
1 | |||
| 8 |
3010901700
(253005-91) Узел пружины штифта направляющего блока Guide |
1 | |||
| 9 |
S11025
(7025) Винт M4×20 Screw |
2 | |||
| 10 |
S01006
(7009) Винт M3×4.5 Screw |
1 | |||
| 11 |
3010206400
Вал подъема лапки Lever |
1 | |||
| 12 |
30108006
(192024) Стопорное кольцо Collar |
1 | |||
| 13 |
301S12001
(5084) Винт кривошипа JK-8568-W7-8 Screw |
2 | |||
| 14 |
30112016
(206157) Соединительная пластина зажима лапки Link |
1 | |||
| 15 |
301S20007
(5386) Винт Screw |
2 | |||
| 16 |
30127009
(253010) Пружина вала подъема лапки Spring |
1 | |||
| 17 |
301S12001
Винт кривошипа JK-8568-W7-8 |
1 | |||
| 18 |
30122023
Маслоуплотнитель Plug |
1 | |||
| 19 |
30104019
(206149) Кривошип подъема лапки I Bell crank (upper) |
1 | |||
| 20 |
301S11011
(5187) Винт кривошипа подъема лапки Screw |
1 | |||
| 21 |
30212018
(253027) Соединительная пластина кривошипа подъема лапки Link |
1 | |||
| 22 |
301S20008
(5184) Винт соединительной пластины Screw |
2 | |||
| 23 |
30104020
(206148) Кривошип подъема лапки II Bell crank (lower) |
1 | |||
| 24 |
301S20013
(002022-4) Фиксирующий винт кривошипа подъема лапки II Screw |
1 | |||
| 25 |
31002006
Вал подъема лапки Shaft |
1 | |||
| 26 |
31012109
Рычаг подъема лапки Lever |
1 | |||
| 27 |
S01011
Винт Screw |
1 | |||
| 28 |
31012032
Прижимная пластина троса K4-3106 Screw |
1 | |||
| 29 |
31012072
Тяговая пластина троса K4-3126 Link |
1 | |||
| 30 |
3103001100
Узел соленоида подъема лапки |
1 | |||
| 31 |
W02004
Пружинная шайба M6 нержавеющая |
2 | |||
| 32 |
30119020
Нож для обрезки нити |
1 | |||
| 33 |
S05019
Винт GB/T70-1985 M6×16.3 |
2 | |||
| 34 |
O01006
(240095) Уплотнительное кольцо 8.5×1.8 O ring |
1 | |||
| 35 |
3100201000
Узел регулировочного винта K4-1125 Adjusting bar assembly |
1 | |||
| 36 |
30722004
Резиновая пробка JK-8670-1106 Oil guard. |
1 | |||
| 37 |
30108005
(253028) Стопорное кольцо JK-8568-W11-22 Finger guard |
1 | |||
| 38 |
302S20014
(4549) Винт JK-8669UT-1601-22 Screw |
1 | |||
| 39 |
S01002
(4805) Винт GB/T65-1985 M4×6.5 Screw |
2 | |||
| 40 |
3102200200
Гибкий трос ослабления натяжения нити K4-1112 Screw |
1 | |||
| 41 |
31112005
Цепная защитная пластина W4-1201 Stator |
1 | |||
| 42 |
207S11007
(7017) Винт M4×7.8 Screw |
2 | |||
| 43 |
S05003
Винт M5×10 класс 8.8 белое покрытие Support plate |
1 | |||
| 44 |
31012091
Держатель нити K4-1138 Screw |
1 | |||
