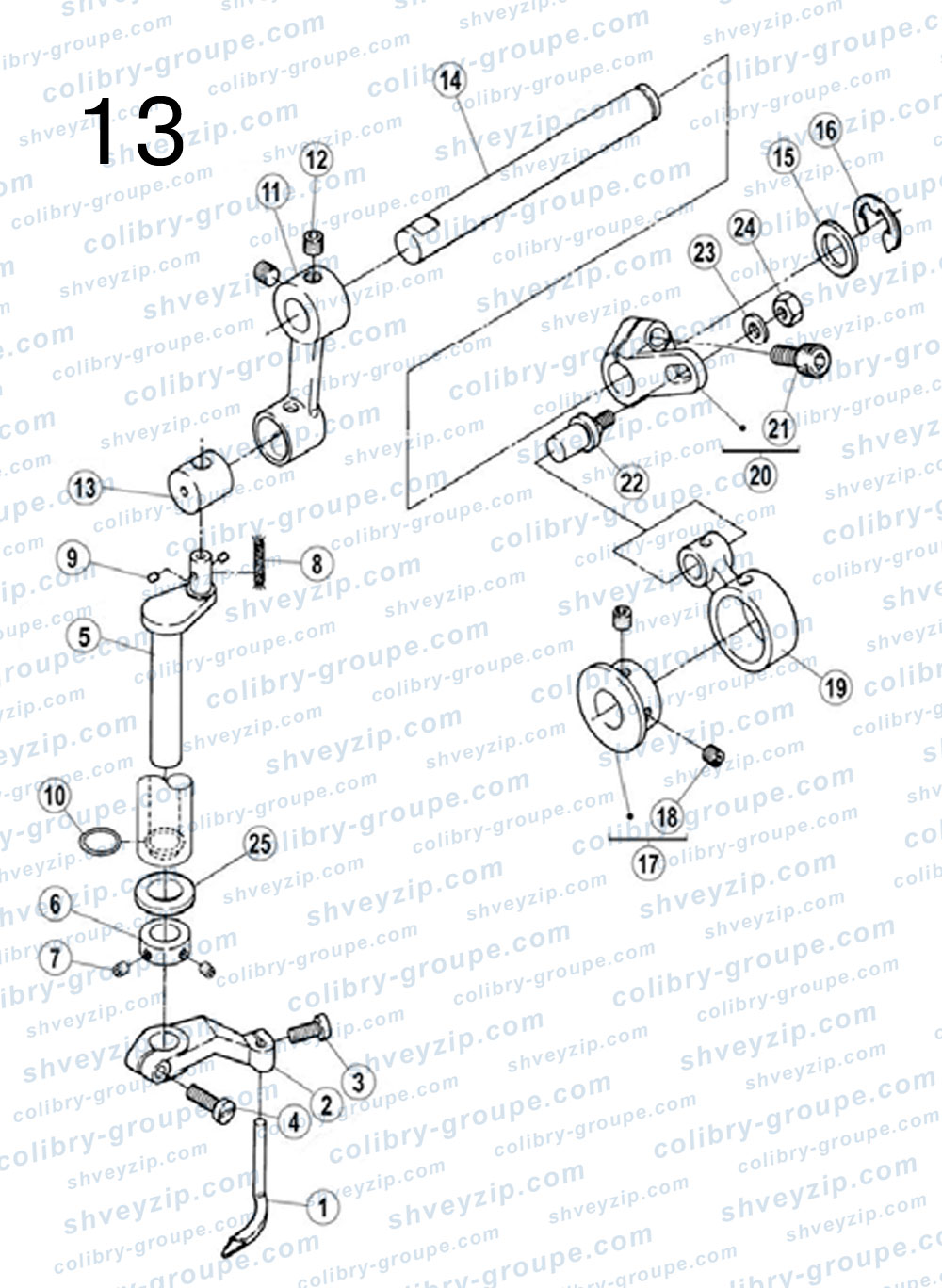

13. Компоненты подачи иглы
Для схемы кликните по ней два раза или
| 1 |
30117005
(257565) Подающая игла Spreader |
1 | |||
| 2 |
30104022
(254516) Держатель подающей иглы Lever/assy |
1 | |||
| 3 |
S01005
(7020) Винт M4×10 Screw |
1 | |||
| 4 |
S01017
(7022) Винт M4×14 Screw |
1 | |||
| 5 |
30102023
(254508) Качающийся вал Crankshaft |
1 | |||
| 6 |
30208010
(212039) Стопорное кольцо вала подачи иглы Collar |
1 | |||
| 7 |
S10005
(S071) Винт стопорного кольца M3×3 Screw |
2 | |||
| 8 |
20123021
(202176) Масляный фитиль Oil wick |
1 | |||
| 9 |
30123008
(207925) Войлочный уплотнитель масляного отверстия качающегося вала Felt |
2 | |||
| 10 |
O01008
(233020) Уплотнительное кольцо 9×1.8 O ring |
1 | |||
| 11 |
30105013
(254506) Качающийся шатун подачи иглы Crank |
1 | |||
| 12 |
S10029
(4547) Винт M6×0.75×5 Screw |
2 | |||
| 13 |
30126005
(254507) Штифт качания подачи иглы Block |
1 | |||
| 14 |
30102024
(254519) Ось качающегося шатуна Shaft |
1 | |||
| 15 |
30128015
(206180) Шайба оси качающегося шатуна Washer |
1 | |||
| 16 |
H05004
(306671) Стопорное кольцо 12 Ring |
1 | |||
| 17 |
30110007
(254501A) Кулачок подачи иглы Eccentric assy |
1 | |||
| 18 |
S10002
(4514) Винт M5×5 Screw |
2 | |||
| 19 |
400059
(254511) Шатун подачи иглы Connection |
1 | |||
| 20 |
30104024
(254503) Качающийся кривошип подачи иглы Crank |
1 | |||
| 21 |
S05002
(4534) Винт M6×0.75×15.2 Screw |
1 | |||
| 22 |
30126006
(254504) Штифт шатуна Screw |
1 | |||
| 23 |
30128032
(240062) Шайба Washer |
1 | |||
| 24 |
N01004
(4805) Гайка M5 Nut |
1 | |||
| 25 |
30128018
Шайба Washer |
1 | |||
