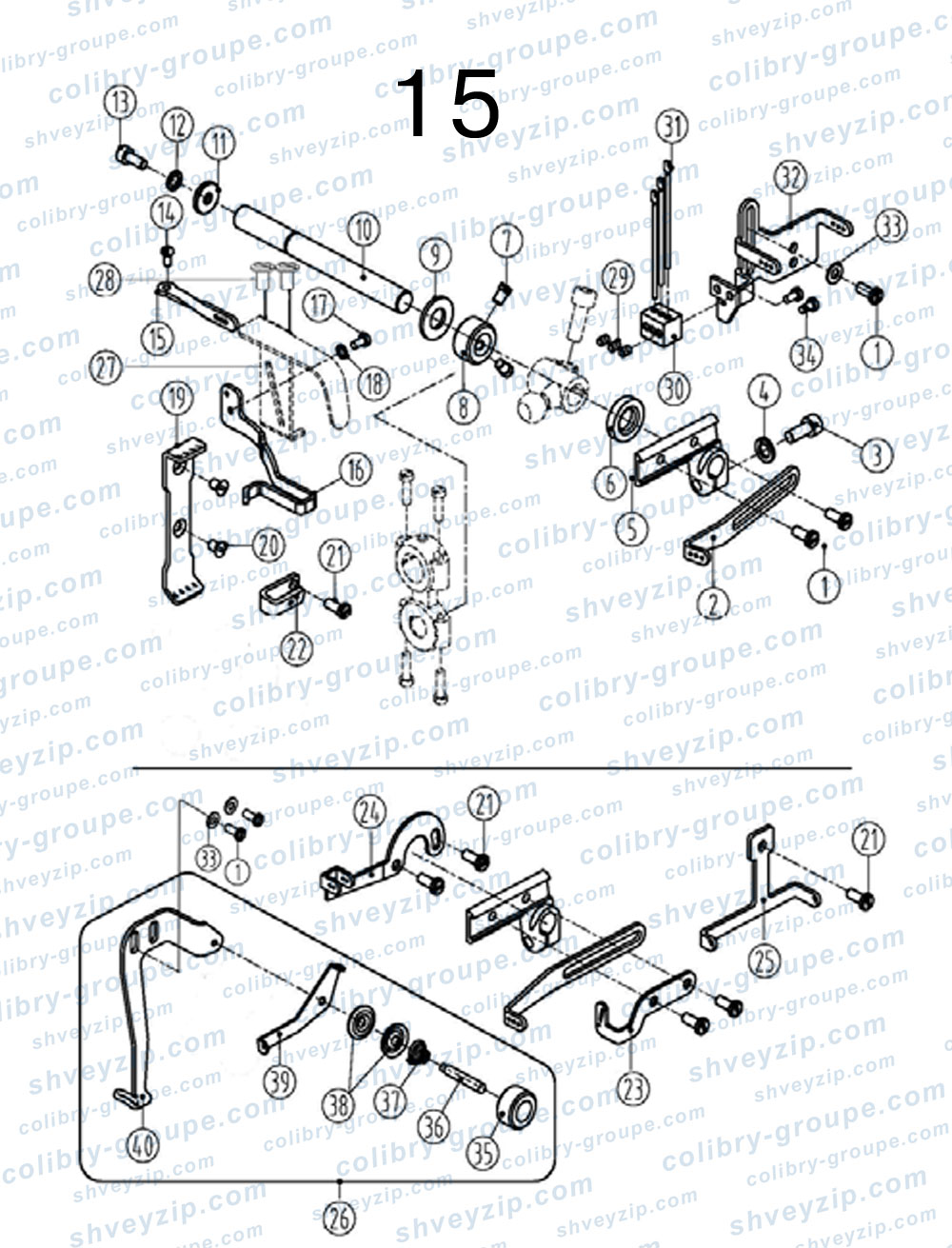

15. Компоненты нитепровода
Для схемы кликните по ней два раза или
| 1 |
S01001
(7019) Винт M4×7 Screw |
6 | |||
| 2 |
31013006
(253505A) Длинная нитепроводная пластина Thread take-up |
1 | |||
| 3 |
S05004
(4501) Винт M5×14 Screw |
1 | |||
| 4 |
W02001
(303067) Шайба Washer |
1 | |||
| 5 |
30101018
(253504) Основание нитепровода Lever |
1 | |||
| 6 |
20622019
Маслоуплотнитель (уже в узле корпуса) Plug |
1 | |||
| 7 |
301S12001
(5084) Винт кривошипа Screw |
2 | |||
| 8 |
30108008
(240201) Стопорное кольцо вала основания нитепровода Ring |
1 | |||
| 9 |
30128008
Шайба вала качающегося кронштейна Washer |
1 | |||
| 10 |
31002001
(253503) Вал основания нитепровода (средний вал) Shaft |
1 | |||
| 11 |
30128019
(204107) Шайба Washer |
1 | |||
| 12 |
W02002
(201252) Шайба M4 Washer |
1 | |||
| 13 |
S05048
(4527) Винт M4×10 Screw |
1 | |||
| 14 |
33
(7009) Винт M3×6 Screw |
1 | |||
| 15 |
31013017
(253507) Трехдырчатый нитепровод Thread guide |
1 | |||
| 16 |
31112009
Защитный кожух нити Thread support |
1 | |||
| 17 |
S01006
Винт Screw |
1 | |||
| 18 |
30128034
Шайба Washer |
1 | |||
| 19 |
31013005
Нитепроводная пластина Thread guide |
1 | |||
| 20 |
206S30016
(7170) Винт Screw |
2 | |||
| 21 |
207s11007
(7018) Винт M4×7.8 Screw |
3 | |||
| 22 |
31012045
U-образное основание натяжителя нити Thread tension brackeat |
1 | |||
| 23 |
31012018
Нитепроводная пластина Thread guide |
1 | |||
| 24 |
30112029
(253514) Нитепровод подачи иглы Thread guide |
1 | |||
| 25 |
31013011
(253515) Нитепроводная пластина Thread guide |
1 | |||
| 26 |
3111200800
Узел нитепровода подачи иглы Thread guide |
1 | |||
| 27 |
31112010
Защитный кожух игловодителя |
1 | |||
| 28 |
S04010
Винт M4×5.5 |
2 | |||
| 29 |
S10001
(4535) Винт M3×4 Screw |
3 | |||
| 30 |
30113012
(253545) Основание нитепровода игловодителя Holder |
1 | |||
| 31 |
30113013
(234521) Нитепроводный стержень Thread guide |
3 | |||
| 32 |
30112027
(253544) Крепежный кронштейн бачка с силиконовым маслом Thread guide |
1 | |||
| 33 |
W01001
(303448) Шайба M4 Washer |
3 | |||
| 34 |
S01006
(7009) Винт M3×4.5 Screw |
2 | |||
| 35 |
302S16005
Регулировочная гайка натяжения Adjusting nut |
1 | |||
| 36 |
301S30055
Регулировочный винт натяжения Adjusting screw |
1 | |||
| 37 |
30127016
(137109) Пружина натяжителя нити Spring |
1 | |||
| 38 |
20112033
(137108) Прижимная пластина натяжителя нити Thread retainer |
2 | |||
| 39 |
30112032
(253547) Второй нитепровод подачи иглы Thread guide |
1 | |||
| 40 |
31112008
(253548) Нитепроводная пластина подачи иглы Thread guide |
1 | |||
