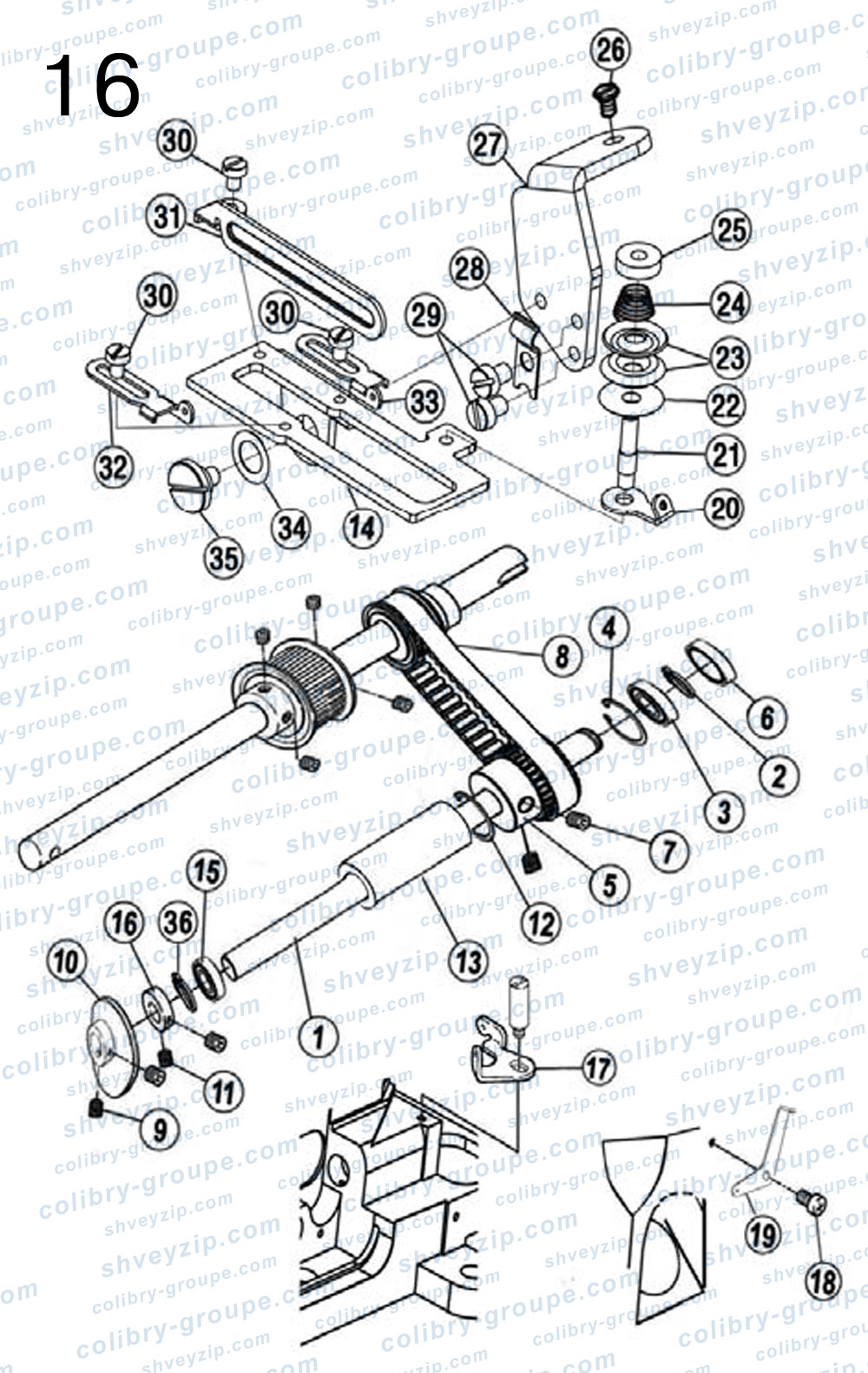

16. Компоненты внешнего кулачка намотки нити
Для схемы кликните по ней два раза или
| 1 |
30102063
Вал кулачка намотки нити Shaft |
1 | |||
| 2 |
H03004
Стопорное кольцо 12 Ring |
1 | |||
| 3 |
B04017
Подшипник 6001Z Bracket |
2 | |||
| 4 |
H01011
Стопорное кольцо внутреннее Ring |
1 | |||
| 5 |
30125004
Малый синхроноротор 1 Small gear1 |
1 | |||
| 6 |
30122100
Маслоуплотнитель Plug |
1 | |||
| 7 |
S10029
Винт M6×0.75×5 Screw |
1 | |||
| 7 |
S12003
Винт M6×0.75×5 Screw |
1 | |||
| 8 |
30135005
Малый синхронный ремень Small timing belt |
1 | |||
| 9 |
S10007
Винт M5×5 Screw |
2 | |||
| 10 |
3010306300
Узел кулачка намотки нити Thread takeup |
1 | |||
| 11 |
s10002
Винт M5×5 Screw |
2 | |||
| 12 |
H01016
Стопорное кольцо 21 Ring |
1 | |||
| 13 |
30103033
Маслоотражательная втулка Oil baffle set |
1 | |||
| 14 |
30112231
Кронштейн намотки нити Bracket |
1 | |||
| 15 |
B06004
Подшипник 6801RS Bracket |
1 | |||
| 16 |
30108011
Стопорное кольцо Washer |
1 | |||
| 17 |
30113045
Нитепровод Thread guide |
1 | |||
| 18 |
S01001
Винт M4×7 Screw |
1 | |||
| 19 |
30113047
Нитепровод Thread guide |
1 | |||
| 20 |
30213045
Нитепровод Thread guide |
1 | |||
| 21 |
301S30055
Регулировочный винт натяжения Screw |
1 | |||
| 22 |
10128001
Войлочная прокладка Felt |
1 | |||
| 23 |
12928036
Маленькая шайба натяжителя нити Thread guide disc |
2 | |||
| 24 |
12927012
Маленькая пружина натяжителя нити Pretension spring |
1 | |||
| 25 |
302s16005
Гайка натяжителя нити Tension nut |
1 | |||
| 26 |
L02001
Винт M4×8 Screw |
1 | |||
| 27 |
30112230
Основание намотки нити Bracket |
1 | |||
| 28 |
30127062
Прижимная пластина стопорного кольца Clamp |
1 | |||
| 29 |
S04021
Винт Screw |
2 | |||
| 30 |
207S11020
Винт M3×4 Screw |
3 | |||
| 31 |
30112233
Пластина намотки нити Thread guide |
1 | |||
| 32 |
30313019
Нитепроводная пластина (левая) Thread guide (left) |
1 | |||
| 33 |
30313020
Нитепроводная пластина (правая) Thread guide (right) |
1 | |||
| 34 |
W03007
Шайба Washer |
1 | |||
| 35 |
301S20020
Винт Screw |
1 | |||
| 36 |
20128031
Стопорное кольцо |
1 | |||
