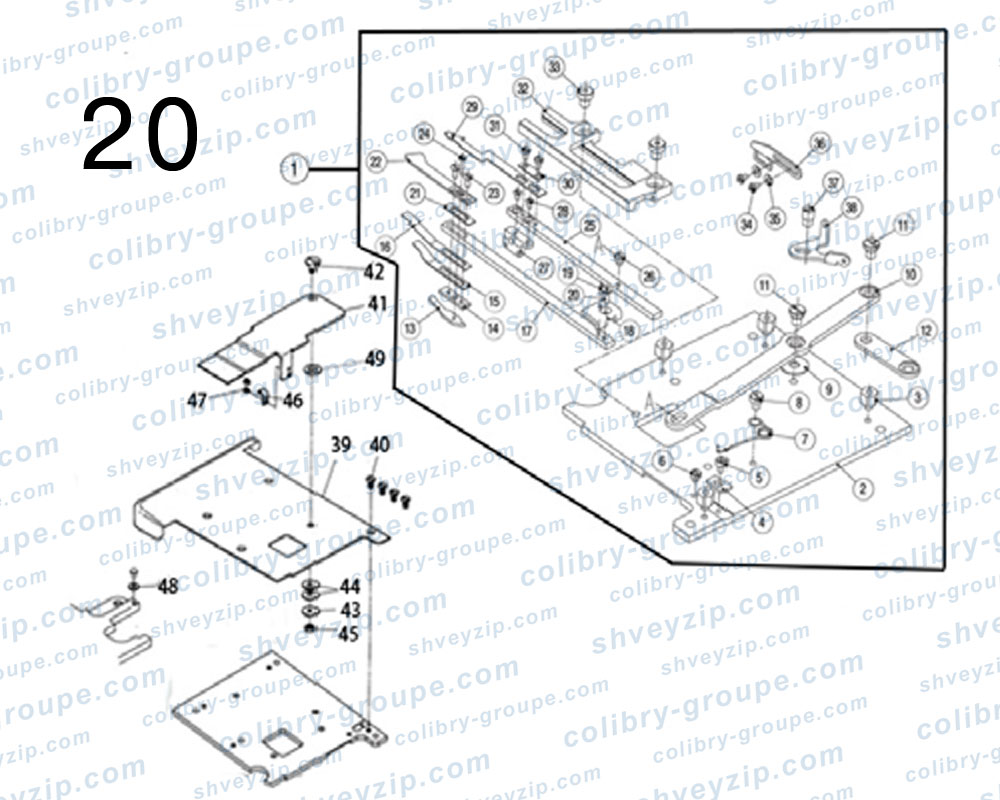

20. Компоненты нижнего ножа
Для схемы кликните по ней два раза или
| 1 |
3011900300
Узел нижнего ножа (новый) Knife holder assembly |
1 | |||
| 2 |
30109035
Диск нижнего ножа Bracket |
1 | |||
| 3 |
301s30044
Винт диска нижнего ножа Screw |
4 | |||
| 4 |
30212128
Шайба Washer |
1 | |||
| 5 |
s05047
Винт M3×4 Screw |
1 | |||
| 6 |
208s11009
Винт M3.5×4 Screw |
1 | |||
| 7 |
30127053
Пружина Spring |
1 | |||
| 8 |
s01031
Винт M4×4.7 Screw |
1 | |||
| 9 |
w01090
Шайба Washer |
1 | |||
| 10 |
30112111
Качающийся рычаг Lever |
1 | |||
| 11 |
301s20018
Винт M5 Screw |
2 | |||
| 12 |
30105025
Соединительная пластина Link |
1 | |||
| 13 |
30112156
Прижимная пластина Flat spring |
1 | |||
| 14 |
30112157
Подкладная пластина Washer |
1 | |||
| 15 |
30112158
Прижимная пластина Flat spring |
1 | |||
| 16 |
30112159
Прижимная пластина Flat spring |
1 | |||
| 17 |
30109037
Рычаг верхнего ножа Upper knife lever |
1 | |||
| 18 |
30112091
Буферная защитная пластина Screw |
1 | |||
| 19 |
P01031
Штифт 3×5 Screw |
1 | |||
| 20 |
s05217
Винт с внутренним шестигранником и потайной головкой M3×3.5 Screw |
1 | |||
| 21 |
30128041
Шайба Washer |
1 | |||
| 22 |
30119010
Верхний нож Upper knife |
1 | |||
| 23 |
s02027
Винт M2.5×8 Screw |
2 | |||
| 24 |
s01112
Винт M2×10 Screw |
1 | |||
| 25 |
30109036
Держатель нижнего ножа Lower knife holder |
1 | |||
| 26 |
301s30034
Винт M3×3.5 Screw |
1 | |||
| 27 |
30101140
Подкладной блок Screw |
1 | |||
| 28 |
207s17004
Винт M2.5×6 Plug |
2 | |||
| 29 |
30119006
Подвижный нож Plug |
1 | |||
| 30 |
30112144
Шайба Washer |
1 | |||
| 31 |
s01012
Винт M2.5×4 Screw |
2 | |||
| 32 |
30109032
Направляющий блок Screw |
1 | |||
| 33 |
301s30033
Винт M5×6 Screw |
2 | |||
| 34 |
s01012
Винт M2.5×4 Screw |
2 | |||
| 35 |
w01012
Шайба Washer |
2 | |||
| 36 |
30112113
Нитепровод Thread takeup |
1 | |||
| 37 |
301s20030
Винт нитепровода Screw |
1 | |||
| 38 |
30113045
Нитепровод Thread takeup |
1 | |||
| 39 |
304121
(350003) Крышка диска ножа Cover |
1 | |||
| 40 |
S02030
(7043) Винт M4×3.5 Screw |
4 | |||
| 41 |
304124
(350004) Крышка Cover |
1 | |||
| 42 |
301S20019
(7096) Винт Screw |
2 | |||
| 43 |
20528006
(240104) Шайба Washer |
1 | |||
| 44 |
20728003
(211301) Тарельчатая шайба Spring washer |
2 | |||
| 45 |
205S16004
(4803) Гайка Nut |
1 | |||
| 46 |
30127036
(250010) Прижимная пластина Flat spring |
1 | |||
| 47 |
S01021
(7078) Винт M2.5×3 Screw |
2 | |||
| 48 |
20528018
(240220) Шайба Washer |
1 | |||
| 49 |
30112152
Шайба платформы Washer |
1 | |||
