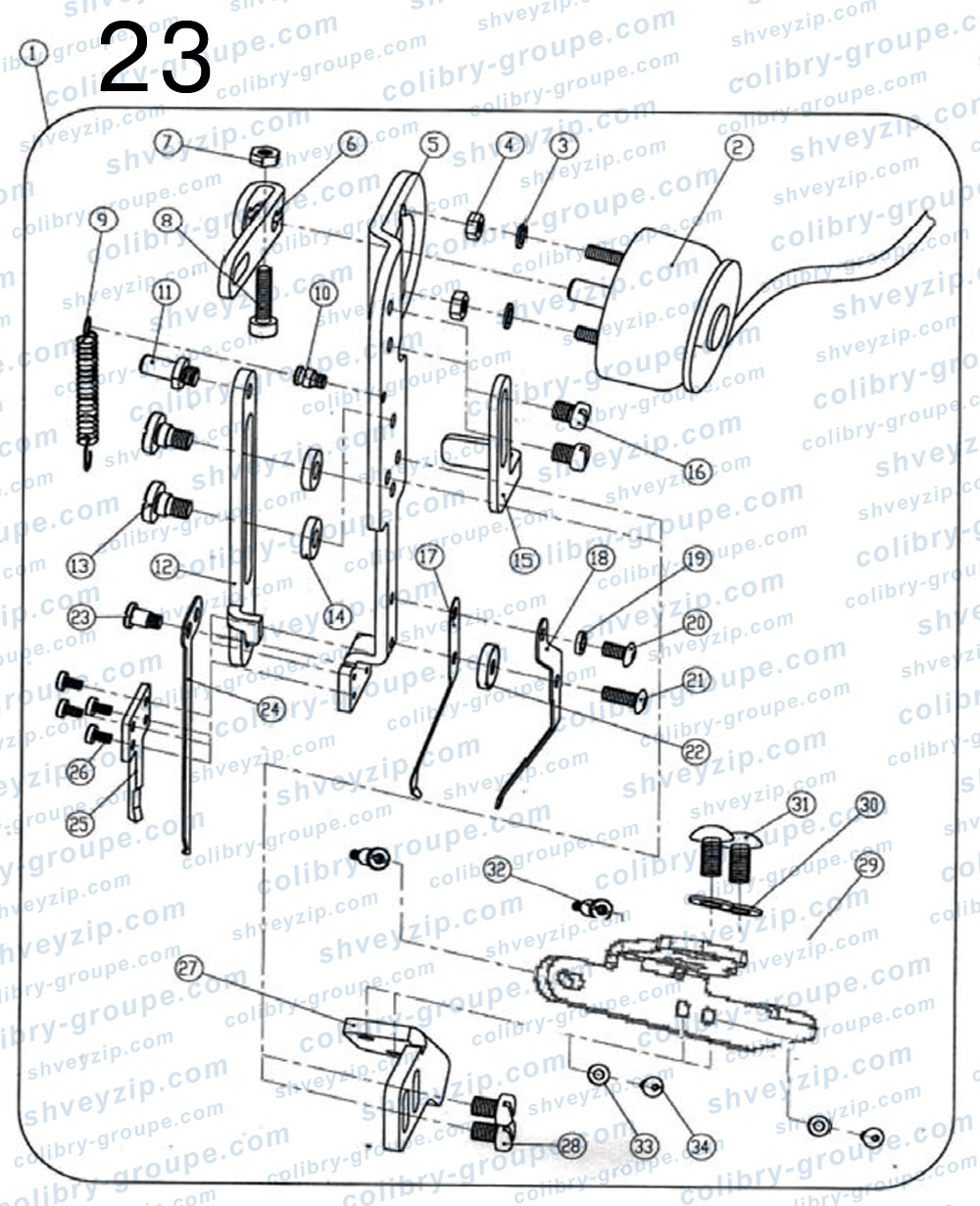

23. Компоненты верхнего ножа
Для схемы кликните по ней два раза или
| 1 |
3011900400
Узел верхнего ножа Knife holder |
1 | |||
| 2 |
3013004000
Узел соленоида Solenoid assembly |
1 | |||
| 3 |
W02025
Пружинная шайба Washer |
2 | |||
| 4 |
N01013
Гайка Nut |
2 | |||
| 5 |
30112118
Монтажная пластина Install plat |
1 | |||
| 6 |
30112119
Фиксирующая пластина Plat |
1 | |||
| 7 |
N01013
Гайка Nut |
1 | |||
| 8 |
S05014
Винт Screw |
1 | |||
| 9 |
30127039
Пружина Spring |
1 | |||
| 10 |
301S30036
Винт Screw |
1 | |||
| 11 |
301S30037
Винт Screw |
1 | |||
| 12 |
30112120
Ползун Plat |
1 | |||
| 13 |
301S20021
Винт Screw |
2 | |||
| 14 |
30112121
Шайба Washer |
2 | |||
| 15 |
30112122
Ограничительная пластина Plat |
1 | |||
| 16 |
S01087
Винт M3.5×4 Screw |
2 | |||
| 17 |
30112123
Прижимная пластина 1 Presser plat |
1 | |||
| 18 |
30112124
Прижимная пластина 2 Presser plat |
1 | |||
| 19 |
W01005
Шайба Washer |
1 | |||
| 20 |
301S30038
Винт Screw |
1 | |||
| 21 |
301S30039
Винт Screw |
1 | |||
| 22 |
301S16014
Регулировочная гайка Nut |
1 | |||
| 23 |
301S20022
Винт Screw |
1 | |||
| 24 |
30119008
Подвижный нож Plat |
1 | |||
| 25 |
30119009
Режущий нож Thread wiper |
1 | |||
| 26 |
S01088
Винт M2×3.5 Screw |
4 | |||
| 27 |
30112125
Монтажная пластина Install plat |
1 | |||
| 28 |
S01089
Винт M4×5.5 Screw |
2 | |||
| 29 |
30112126
Монтажная пластина Install plat |
1 | |||
| 30 |
W01006
Шайба Washer |
2 | |||
| 31 |
S05304
Винт Screw |
2 | |||
| 32 |
301S30041
Винт Screw |
2 | |||
| 33 |
W01006
Шайба Washer |
2 | |||
| 34 |
S05304
Винт Screw |
2 | |||
