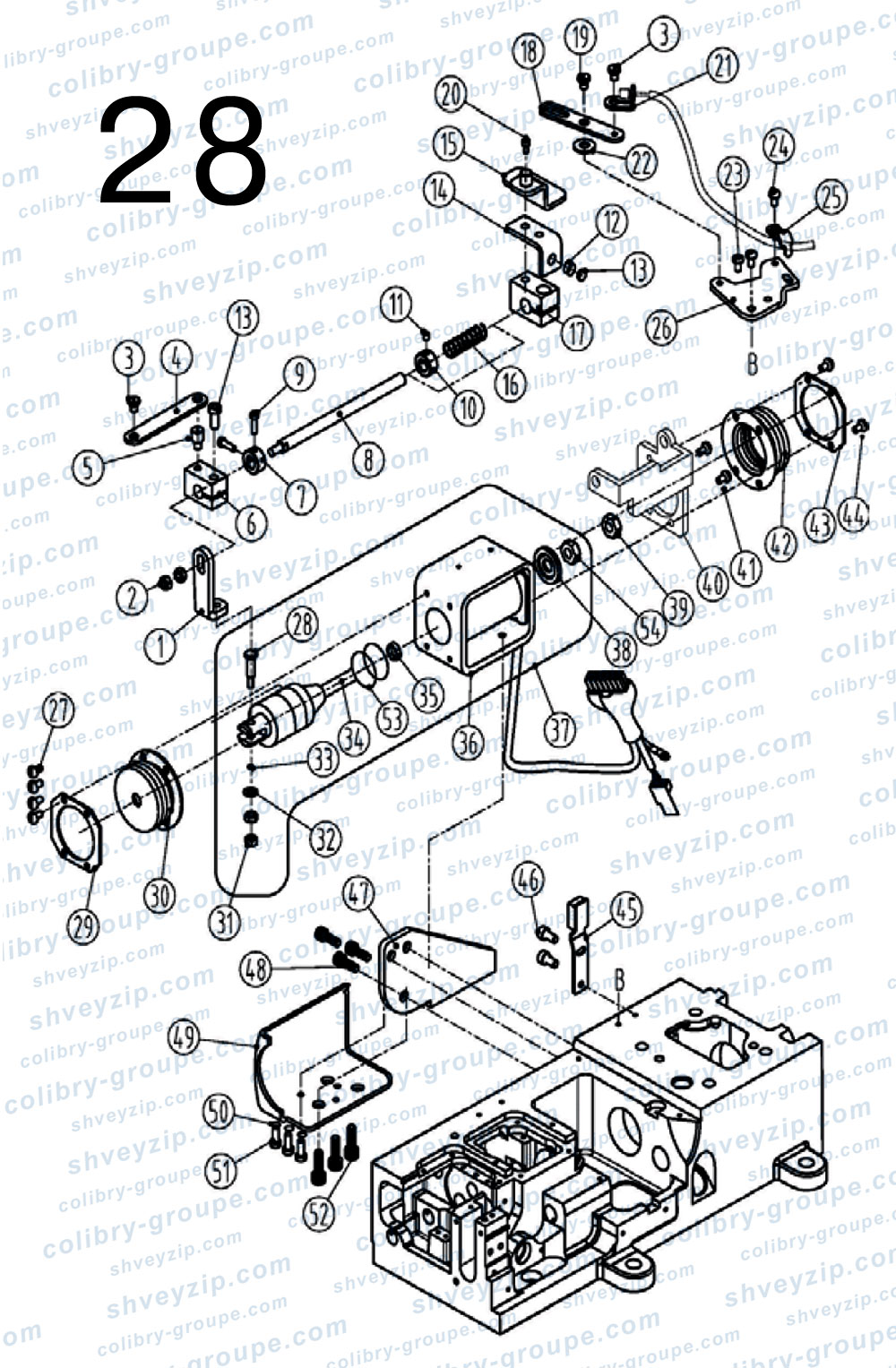

28. Компоненты соленоида обрезки нити
Для схемы кликните по ней два раза или
| 1 |
30212183
Соединительная пластина Bed pin |
1 | |||
| 2 |
N01012
Гайка M6 Pin |
2 | |||
| 3 |
302S20014
Винт Screw |
1 | |||
| 4 |
30212190
Шатун Bed pin |
1 | |||
| 5 |
301S20030
Винт Screw |
1 | |||
| 6 |
30104066
Кривошипный блок Fixed block |
1 | |||
| 7 |
30108004
Стопорное кольцо Plug |
1 | |||
| 8 |
30102111
Направляющий вал Washer |
1 | |||
| 9 |
301S11023
Винт Screw |
2 | |||
| 10 |
30108006
Стопорное кольцо Retaining ring |
1 | |||
| 11 |
201S14002
Винт Screw |
1 | |||
| 12 |
30112108
Медная пластина Sheet copper |
1 | |||
| 13 |
30130017
Магнит Magnetic iron |
1 | |||
| 14 |
30112182
Монтажная пластина датчика Bracket |
1 | |||
| 15 |
3111200200
Узел толкающей пластины Dead plate |
1 | |||
| 16 |
30127058
Пружина Cscrew |
1 | |||
| 17 |
30104066
Кривошипный блок Sticker |
1 | |||
| 18 |
31012071
Рычаг реверса The reversing lever |
1 | |||
| 19 |
310S20008
Осевой винт Screw |
1 | |||
| 20 |
S05068
Винт M5×20 Screw |
1 | |||
| 21 |
31012072
Тяговая пластина Pull |
1 | |||
| 22 |
31012077
Реверсивная шайба Spacer |
1 | |||
| 23 |
207s11007
Винт M4×7.8 Screw |
2 | |||
| 24 |
207s11007
Винт M4×7.8 Screw |
1 | |||
| 25 |
31012025
Фиксирующая пластина троса Stator |
1 | |||
| 26 |
31012070
Монтажная пластина Dead plate |
1 | |||
| 27 |
S04010
Винт M4×5.5 Screw |
4 | |||
| 28 |
114S20005
Винт Screw |
1 | |||
| 29 |
30112185
Прижимная пластина пылезащиты Dust depressor |
1 | |||
| 30 |
30122105
Пылезащитный кожух Dust cover |
1 | |||
| 31 |
114S16008
Гайка Nut |
2 | |||
| 32 |
W01006
Шайба Gasket |
1 | |||
| 33 |
W02002
Пружинная шайба Gasket |
1 | |||
| 34 |
30130046
Сердечник соленоида Electromagnetic iron |
1 | |||
| 35 |
11322008
Амортизационная прокладка Cushioning |
1 | |||
| 36 |
31030007
Корпус соленоида обрезки нити Electromagnet box |
1 | |||
| 37 |
3113000100
Узел соленоида обрезки нити Connect the wire |
1 | |||
| 38 |
13822010
Нижняя прокладка соленоида Gasket |
1 | |||
| 39 |
302S16010
Гайка M8 Nut |
1 | |||
| 40 |
30112183
Кронштейн Stents |
1 | |||
| 41 |
207s11007
Винт M4×7.8 Screw |
2 | |||
| 42 |
30122108
Пылезащитный кожух Dust cover |
1 | |||
| 43 |
30112188
Прижимная пластина пылезащиты Dust depressor |
1 | |||
| 44 |
207s11007
Винт M4×7.8 Screw |
2 | |||
| 45 |
31030013
Предохранительный выключатель Safety switch |
1 | |||
| 46 |
S04010
Винт M4×5.5 Screw |
2 | |||
| 47 |
30112180
Нижняя монтажная пластина The mounting plate |
1 | |||
| 48 |
S05019
Винт M6×16.3 Screw |
3 | |||
| 49 |
31011010
Кожух соленоида Cover |
1 | |||
| 50 |
W01001
Шайба Gasket |
3 | |||
| 51 |
207s11007
Винт M4×7.8 Screw |
3 | |||
| 52 |
207s13009
Винт M5×12 Screw |
3 | |||
| 53 |
O01134
Уплотнительное кольцо O-type ring |
2 | |||
| 54 |
N01027
Гайка M8 Nut |
1 | |||
