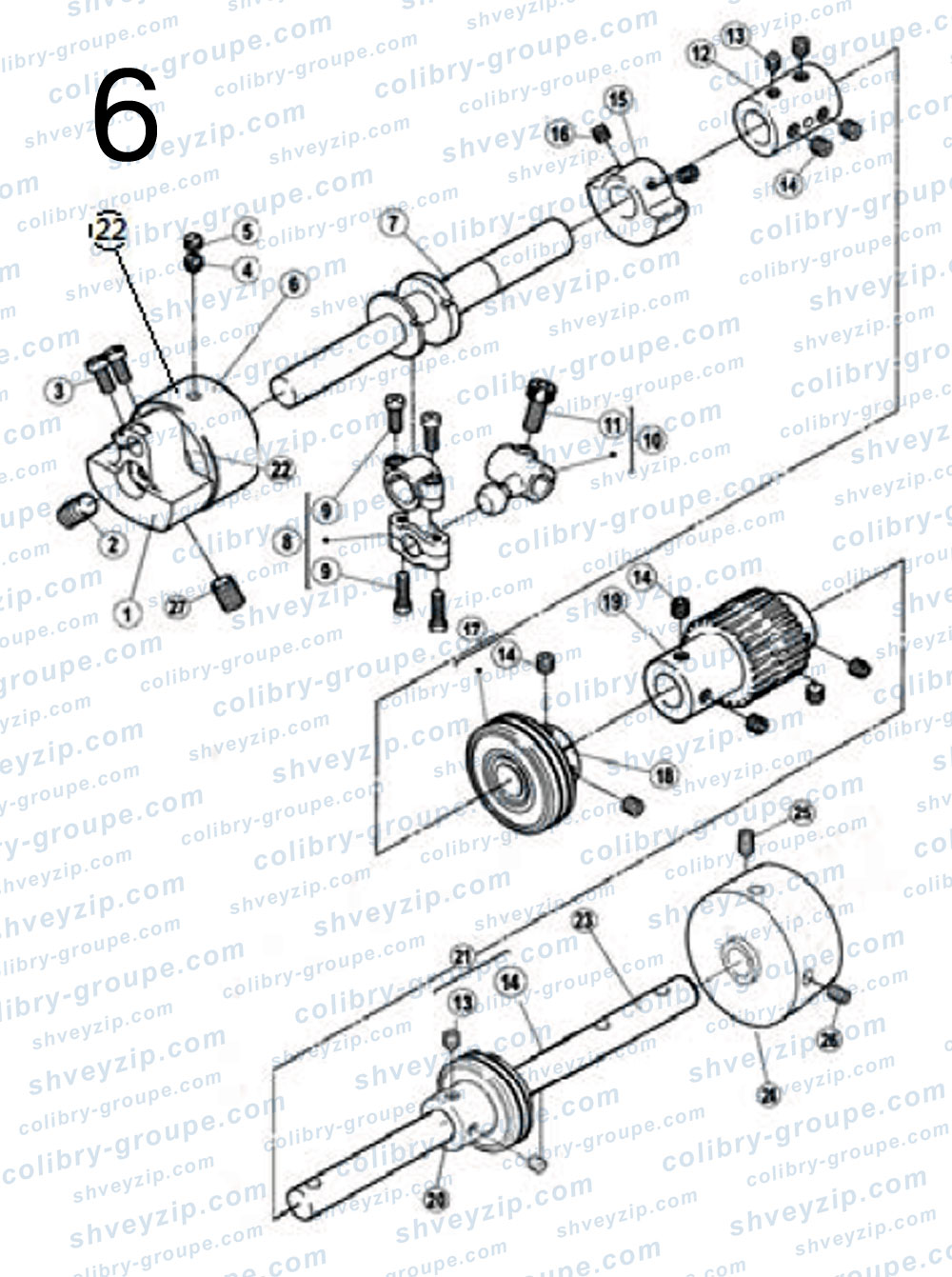

6. Компоненты верхнего вала
Для схемы кликните по ней два раза или
| 1 |
31104002
(250526B92) Кривошип игловодителя Motion assy |
1 | |||
| 2 |
S10004
(4592) Винт M8×1×12 Screw |
1 | |||
| 3 |
S01011
(7028) Винт M5×10 Screw |
2 | |||
| 4 |
S08001
Винт M6×0.75×3.5 |
1 | |||
| 5 |
S11001
(7152) Винт M6×0.75×6 Screw |
2 | |||
| 6 |
B01005
Передний подшипник кривошипа Bushing |
1 | |||
| 7 |
400065
(250517A) Узел шатуна Crankshaft |
1 | |||
| 8 |
400061
(253500-92) Латунный винт шатуна Connection assy |
1 | |||
| 9 |
201S20015
(7021) Кривошип петлителя Screw |
4 | |||
| 10 |
30104006
(253501A) Винт M6×0.75×15.2 Crank assy |
1 | |||
| 11 |
S05002
(4534) Соединительная втулка вала Screw |
1 | |||
| 12 |
30103004
(250506) Винт M6×0.75×7 Joint |
1 | |||
| 13 |
S12003
(4555) Винт M6×0.75×5 Screw |
3 | |||
| 14 |
S10029
(4547) Противовес верхнего вала Screw |
9 | |||
| 15 |
30109003
(250524) Винт M5×5 Balance weight |
1 | |||
| 16 |
S10002
(4514) Маслозащищенный подшипник Screw |
2 | |||
| 17 |
3012400400
(250529-91) Втулка подшипника (короткая) верхняя Bushing |
1 | |||
| 18 |
30103107
(250529) Синхроноротор вала Bushing |
1 | |||
| 19 |
30125002
(250521) Втулка подшипника (длинная) масляная Bushing |
1 | |||
| 20 |
30103108
(250528) Маслозащищенный подшипник Bushing |
1 | |||
| 21 |
3012400400
(250529-91) Маслозащищенный подшипник Bearing |
1 | |||
| 22 |
30103015
Втулка подшипника |
1 | |||
| 23 |
30202004
Задний вал Shaft |
1 | |||
| 24 |
31035002
Ручка шкива Pulley |
1 | |||
| 25 |
S12001
(4556) Установочный винт с концом M6×8 Screw |
1 | |||
| 26 |
S10009
(4541) Винт M6×8 Screw |
1 | |||
| 27 |
301S10004
Винт кривошипа игловодителя |
1 | |||
