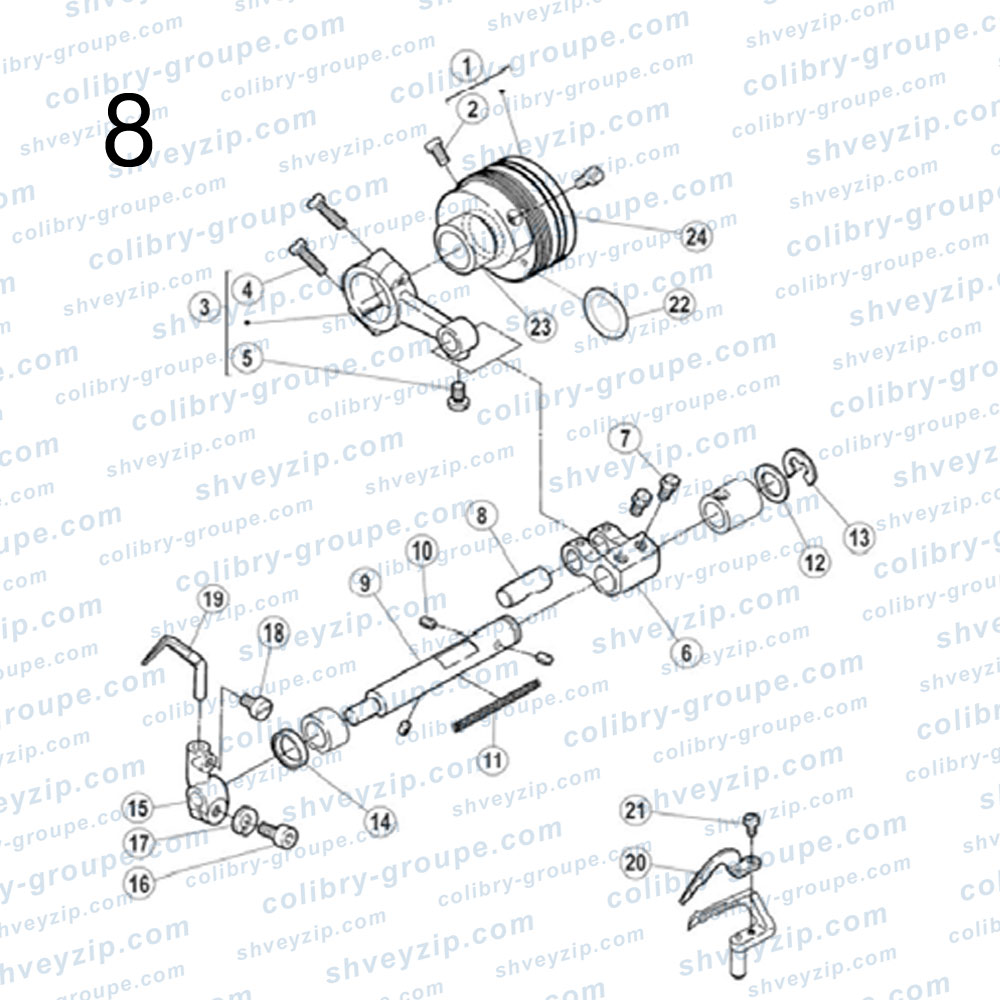

8. Компоненты защиты иглы
Для схемы кликните по ней два раза или
| 1 |
B01001
Подшипник 6004Z Bearing |
1 | |||
| 2 |
S10028
(4539) Винт M5×6 Screw |
2 | |||
| 3 |
400062
(255501-92) Узел шатуна Connection assy |
1 | |||
| 4 |
S01039
(7015) Винт M4×15 Screw |
2 | |||
| 5 |
301S11024
(7082) Винт направляющей ползуна Screw |
1 | |||
| 6 |
30104007
(306093) Кривошип петлителя Crank |
1 | |||
| 7 |
301S12001
(5084) Винт кривошипа Screw |
2 | |||
| 8 |
30126003
(205495) Штифт кривошипа Pin |
1 | |||
| 9 |
30102011
(251518) Вал защиты иглы Shaft |
1 | |||
| 10 |
30123001
(206748) Войлочный уплотнитель Felt |
3 | |||
| 11 |
30123014
(202176) Масляный фитиль Oil wick |
1 | |||
| 12 |
30128008
(240102) Шайба вала защиты иглы Washer |
1 | |||
| 13 |
H05001
(205061) Стопорное кольцо 10 Ring |
1 | |||
| 14 |
30122019
(204052A) Маслоуплотнитель Oil seal |
1 | |||
| 15 |
30104009
(251519) Защитный кронштейн иглы Lever assy |
1 | |||
| 16 |
S05003
(4500) Винт M5×10 Screw |
1 | |||
| 17 |
W02001
(303067) Пружинная шайба M5 Washer |
1 | |||
| 18 |
S01002
(7017) Винт M4×6.5 Screw |
1 | |||
| 19 |
30117002
(257551B) Задняя защита иглы Needle guard (rear) |
1 | |||
| 20 |
30117003
(257553) Передняя защита иглы Needle guard (front) |
1 | |||
| 21 |
S01012
(7031) Винт M2.5×4 Screw |
1 | |||
| 22 |
001001
Уплотнительное кольцо 15×2.65 Oring |
1 | |||
| 23 |
30110002
(251517) Эксцентриковый кулачок Eccentric |
1 | |||
| 24 |
30122017
Маслоуплотнитель масляного паза Oil seal |
2 | |||
