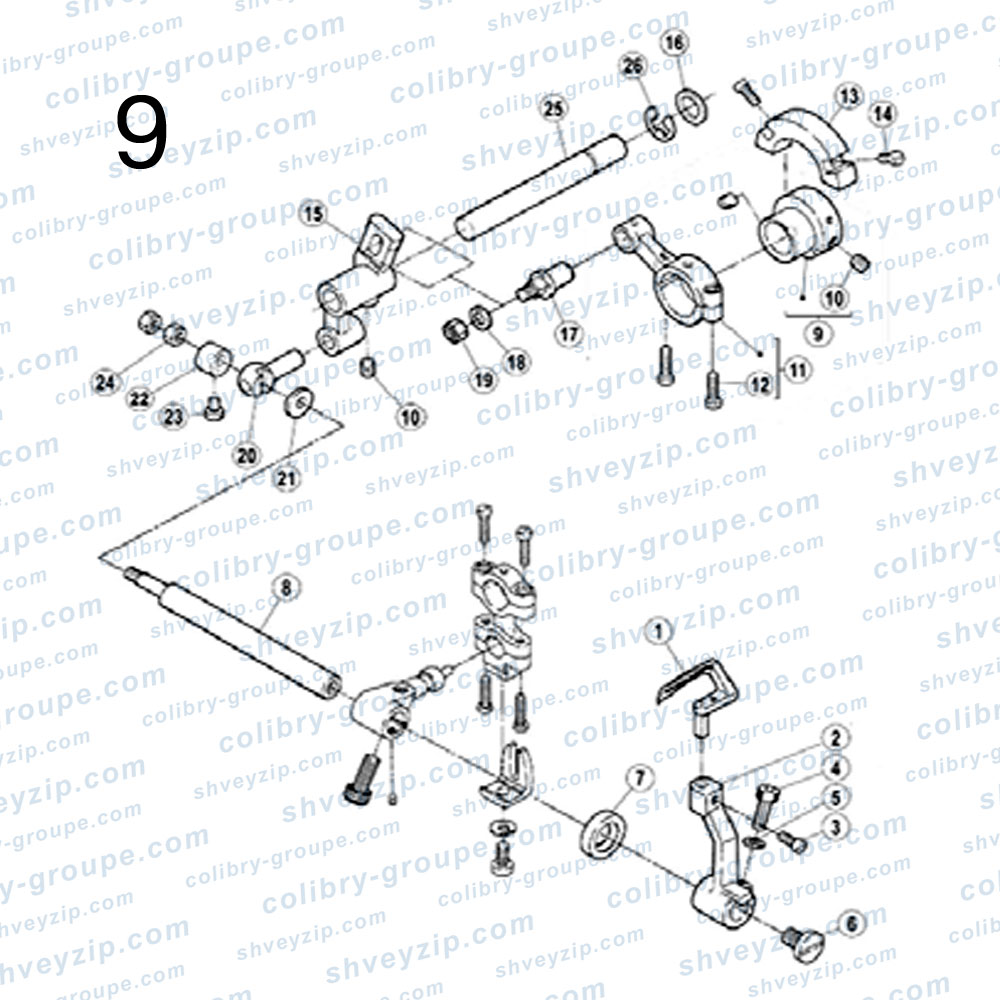

9. Компоненты петлителя
Для схемы кликните по ней два раза или
| 1 |
3011700900
(257550-91) Узел петлителя Looper |
1 | |||
| 2 |
30104012
(252007) Держатель петлителя Looper holder assy |
1 | |||
| 3 |
301S20038
(7019) Винт с цилиндрической головкой и вогнутым концом M4×7 JK-8569A-W8-30 Screw |
1 | |||
| 4 |
S05004
(4501) Винт M5×14 Screw |
1 | |||
| 5 |
W02001
(303067) Пружинная шайба M5 Sring washer |
1 | |||
| 6 |
S01014
(7085) Винт M6×0.75×9.6 Screw |
1 | |||
| 7 |
20622019
Маслоуплотнитель Oil seal |
1 | |||
| 8 |
30102014
(252006) Вал держателя петлителя Shaft |
1 | |||
| 9 |
30110005
(252000) Эксцентрик качающегося кронштейна Eccentric assy |
1 | |||
| 10 |
S10006
(4539) Винт M5×6 Screw |
1 | |||
| 11 |
400063
(252001-92) Узел шатуна Connection assy |
1 | |||
| 12 |
S01039
(7015) Винт M4×15 Screw |
2 | |||
| 13 |
31109001
(252010) Противовес Balance weight |
1 | |||
| 14 |
S01009
(7011) Винт M3×7.5 Screw |
2 | |||
| 15 |
30104010
(252002) Качающийся кронштейн петлителя Crank |
1 | |||
| 16 |
30128008
(240102) Шайба вала качающегося кронштейна Washer |
1 | |||
| 17 |
30102013
(179399-05) Ось шатуна Pin |
1 | |||
| 18 |
30128032
(240062) Шайба Washer |
1 | |||
| 19 |
N01004
(4805) Гайка M5 Nut |
1 | |||
| 20 |
30102015
(252003) Зажим качающегося вала Block pin |
1 | |||
| 21 |
30128010
(208028) Шайба Washer |
1 | |||
| 22 |
30108002
(208029) Эксцентриковое стопорное кольцо Collar |
1 | |||
| 23 |
301S12001
(5084) Винт кривошипа Screw |
1 | |||
| 24 |
N01001
(4802) Гайка M4 Nut |
2 | |||
| 25 |
30102012
(252004) Вал качающегося кронштейна Shaft |
1 | |||
| 26 |
H05001
(205061) Стопорное кольцо 10 Ring |
1 | |||
